消费电子双面板
智能家电、充电器、LED 驱动与音视频板:以快样、成本与外观一致性为核心。
- 3–5 工作日快样,配套工程问题一次反馈

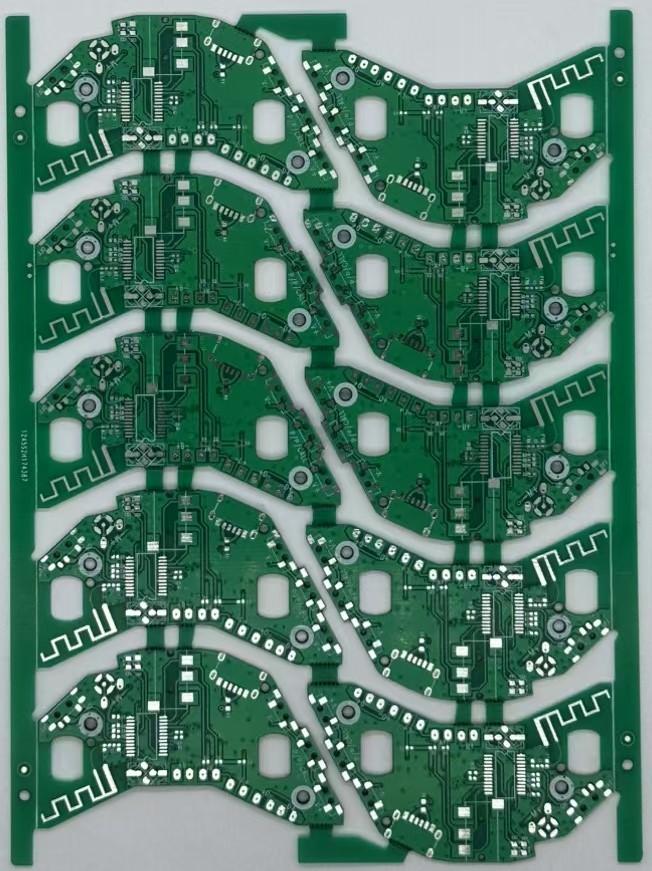

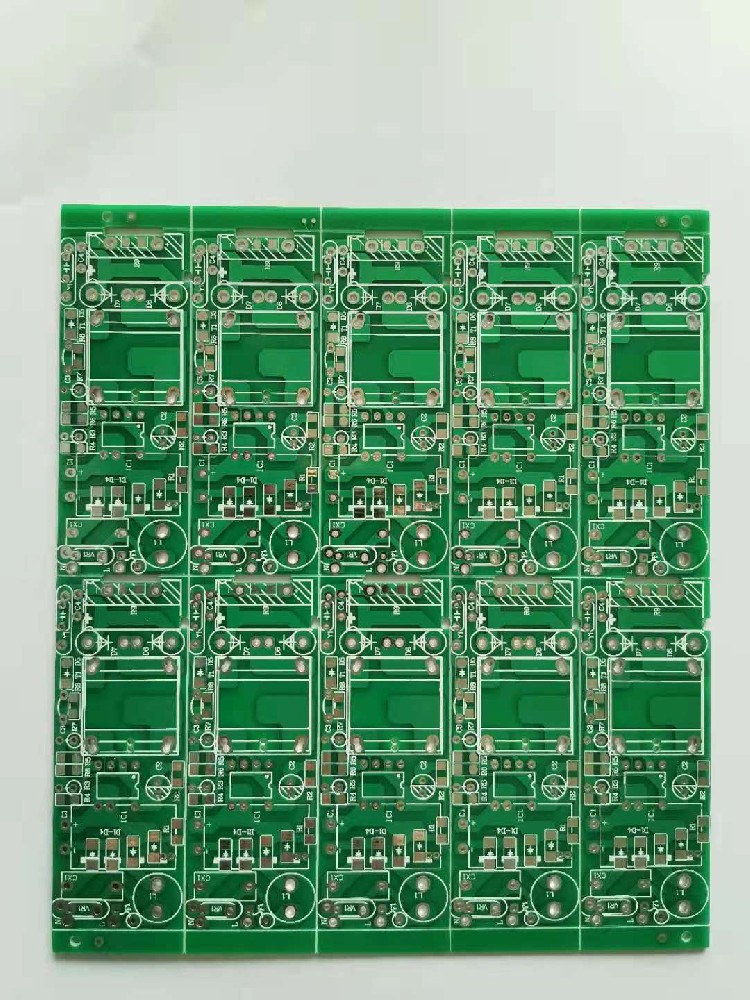

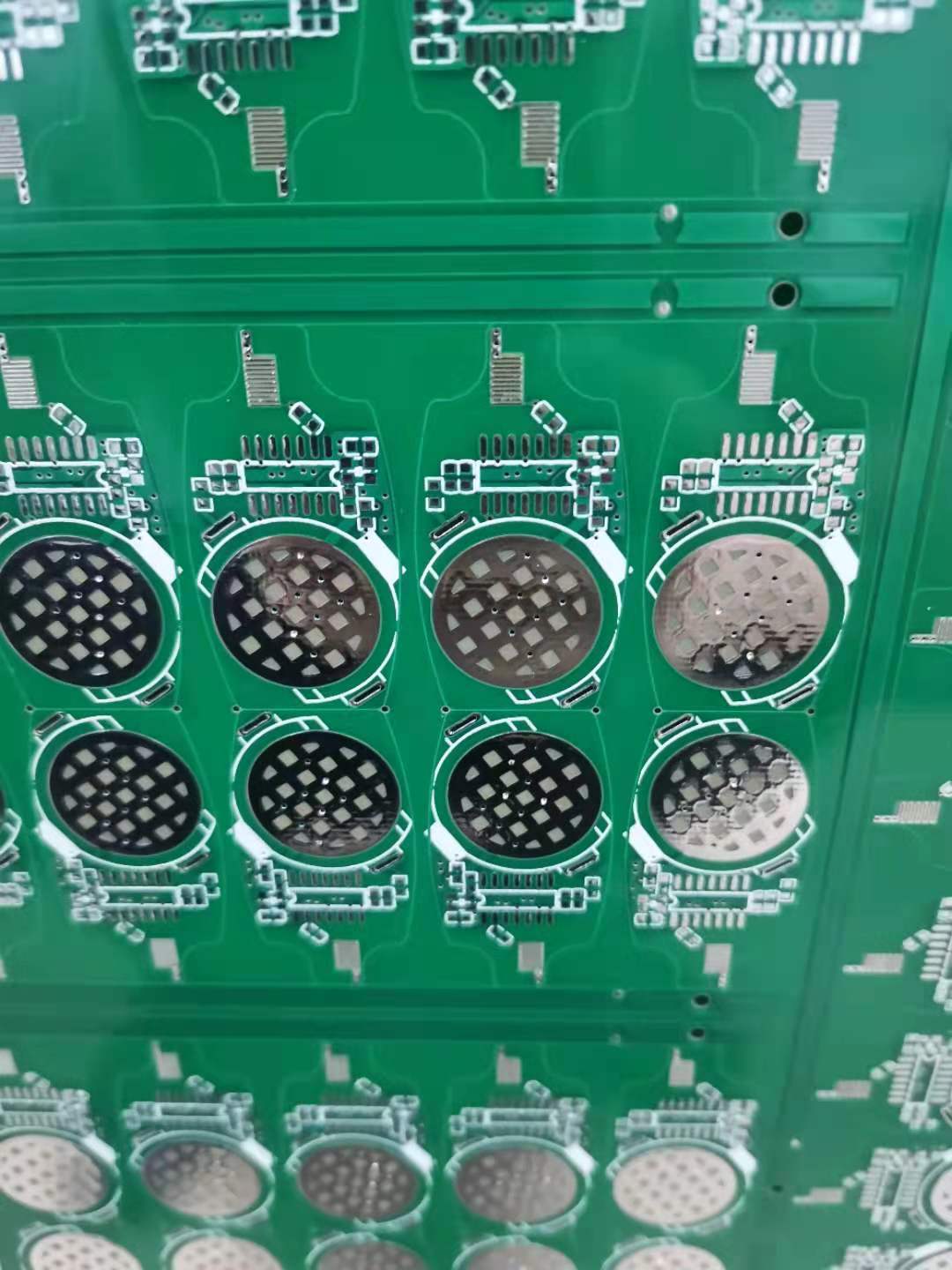

- 拼板利用率优化,降低单板成本
- 打样与量产同一工艺路线,试产不反复
- 细间距器件建议 ENIG + AOI 全检
消费类要快、要省;工控要稳、要可追溯。工艺路线相同,管控重点不同。

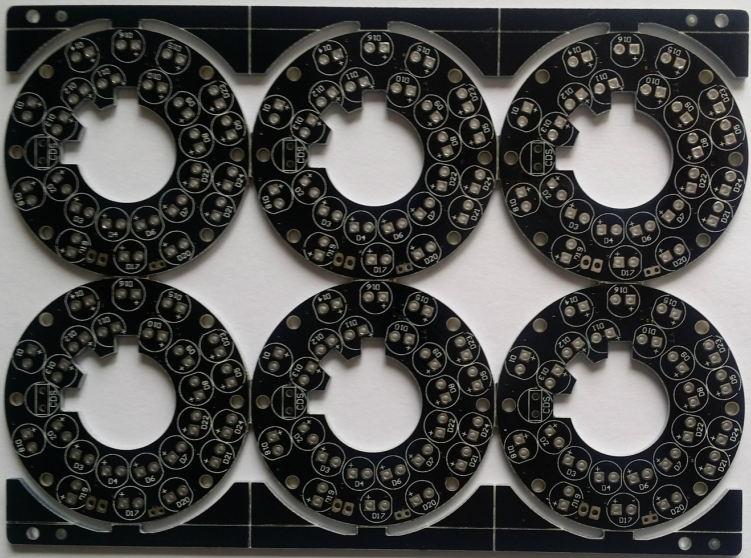

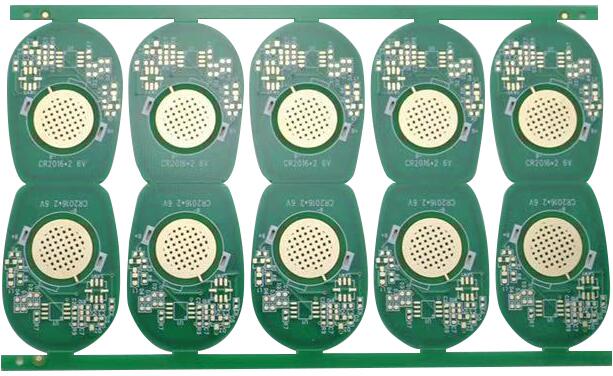

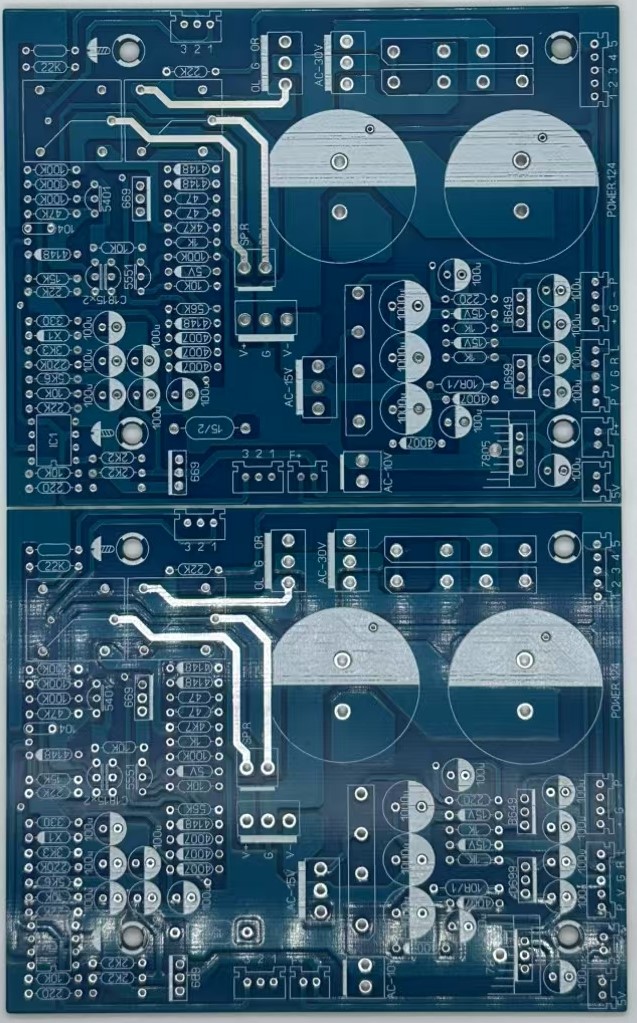

智能家电、充电器、LED 驱动与音视频板:以快样、成本与外观一致性为核心。

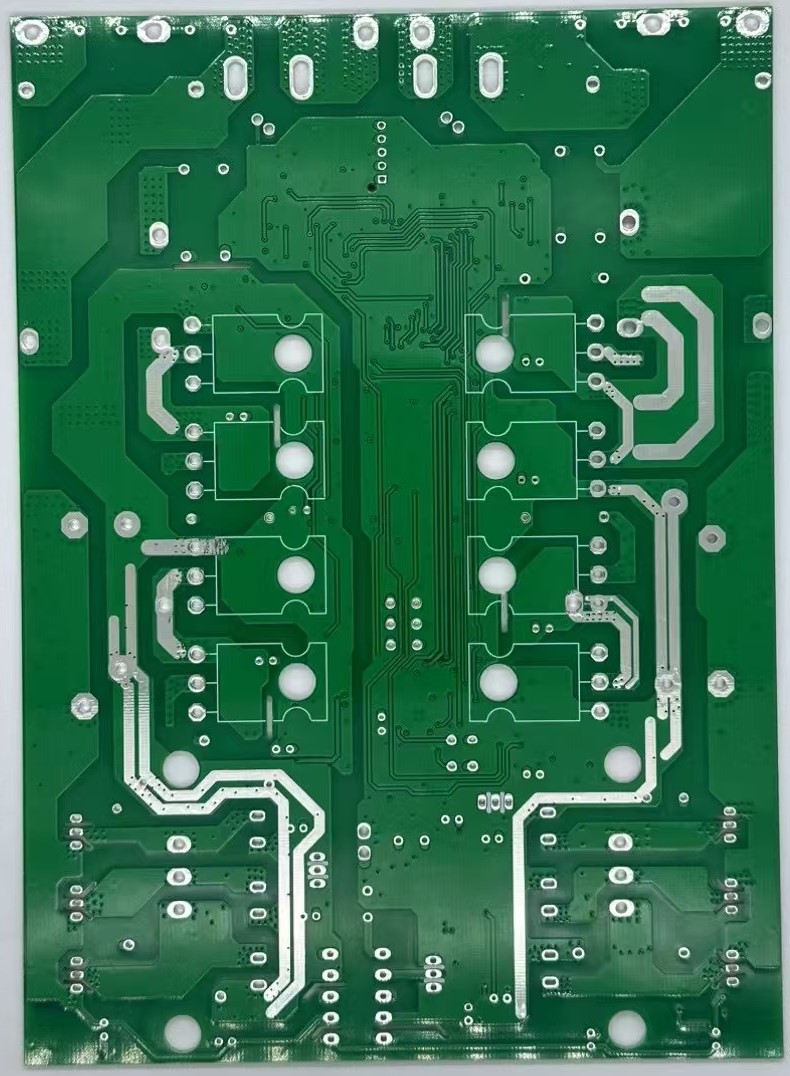

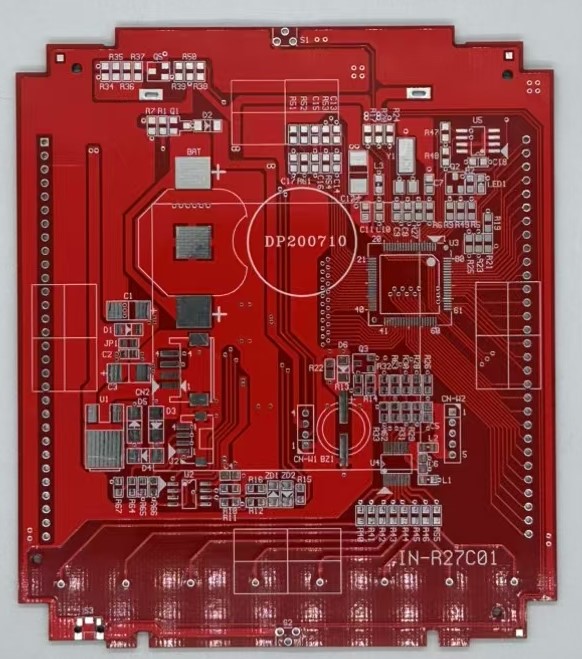

PLC / I/O、HMI、工业电源与采集模块:以批次一致性、宽温与长期供货为核心。
两面布线 + 金属化通孔互连,在「单面板不够用、四层板太贵」之间给出平衡点。
双面板(2 层 PCB)在基材上下两面各覆一层铜箔并蚀刻出线路,靠孔壁镀铜的金属化通孔(PTH)把两面导通。相比单面板,它可以用过孔换层、无需跳线;相比四层板,工序更少、板材与检测成本更低。
中等布线密度、无严格受控阻抗、成本敏感、需要长期稳定供货的控制板与电源板,双面板通常是首选。若设计需要完整参考平面、高速差分或高密 BGA 扇出,则建议评估四层板。
| 项目 | 常规能力 |
|---|---|
| 层数 | 2 层(双面布线 + PTH 互连) |
| 板材 | FR-4 / 高 Tg / CEM-3 / 无卤素 |
| 板厚 | 0.4 – 3.2 mm |
| 铜厚 | 1 – 3 oz |
| 最小线宽线距 | 0.10 / 0.10 mm |
| 最小成品孔径 | 0.20 mm |
| 表面处理 | HASL-LF / ENIG / OSP / 沉银 / 沉锡 |
图:双面板叠层剖面与 PTH 层间互连示意
流程标准化,才谈得上批次稳定。关键工序后均设检验节点,异常在流入下一工序前被拦截。
按板材、板厚与铜厚裁切,烘烤去除板材吸湿,降低后续分层风险。

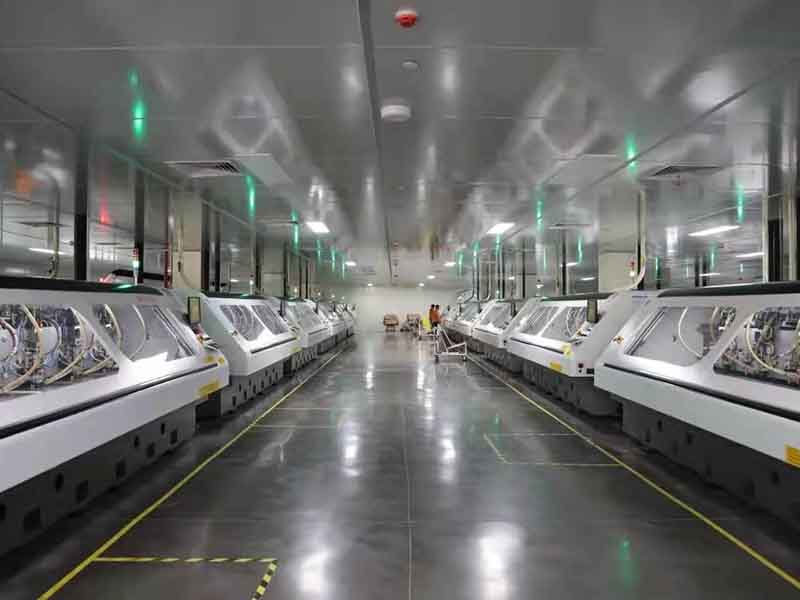

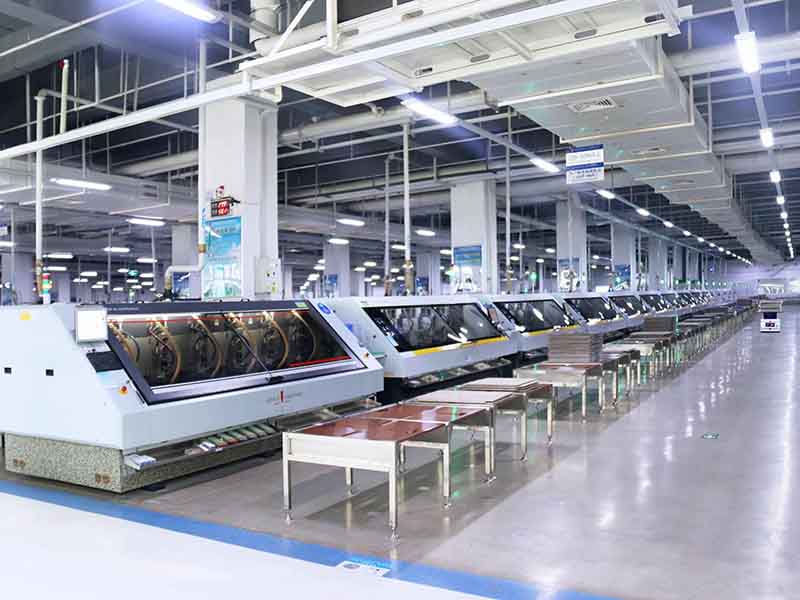

依据 NC Drill 钻出 PTH 与 NPTH,检查孔位、孔数与孔径。

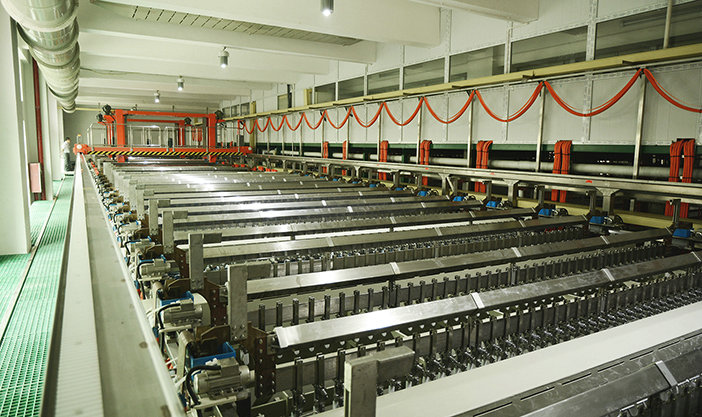

化学沉铜使孔壁金属化,再电镀加厚,形成上下层电气互连。

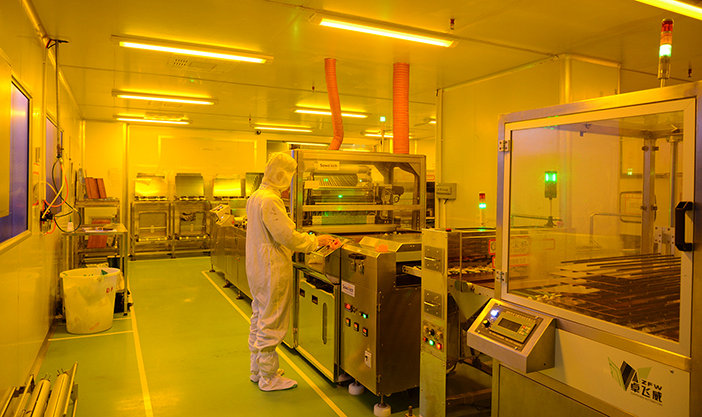

两面同时贴膜/曝光/显影,蚀刻出设计线路,AOI 检查线宽与缺陷。
双面印刷阻焊油墨、曝光显影,再印字符并固化。
按需求做 HASL-LF、ENIG、OSP 等,保护焊盘并保证可焊性。

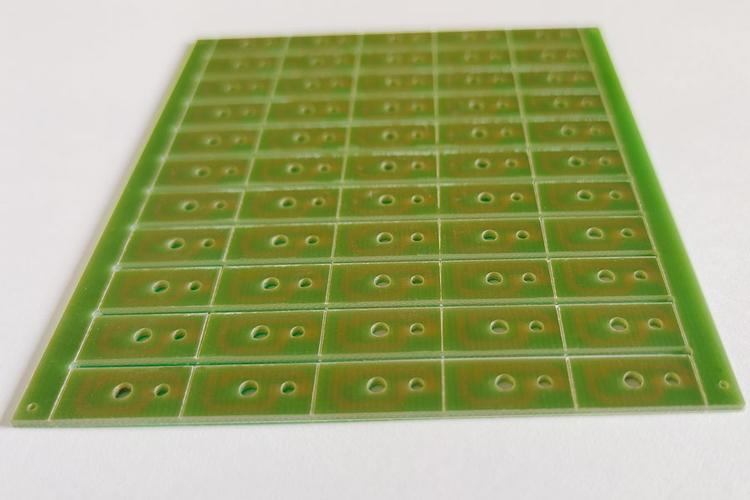

CNC 锣边 / V-CUT,100% 飞针或测试架通断测试。
外观、尺寸、翘曲度抽检,附测试记录与出货报告,真空包装发运。
双面板是基材上下两面都有铜箔线路的刚性印制电路板,两面线路通过金属化通孔(PTH)实现电气连接。相比单面板,它可在两面布线、允许线路交叉,元件密度和设计自由度更高,同时成本明显低于四层及多层板。
适合。智能家电控制板、充电器与适配器、LED 照明驱动、音频与穿戴设备、机顶盒与路由器等,多为中等布线密度、成本敏感、迭代快的产品。双面板在打样速度、单位成本和供应链成熟度上优势明显。
工控 I/O 模块、HMI、变频器辅助板、工业电源与采集模块强调长期供货、批次一致性与可维护性,线路密度通常低于高速数字主板。双面板结构简单、失效点少、检测覆盖充分,便于长期备件与批次追溯。
选型、DFM 与可靠性设计的实操清单,新文章发布后会自动出现在这里。
双面板表面处理选型指南:对比无铅喷锡 HASL-LF、沉金 ENIG、OSP、沉银沉锡在焊盘平整度、储存周期、多次回流、成本与适用场景上的差异,并给出消费电子与工业控制两类项目的推荐组合。
要点:表面处理的选择取决于器件间距、回流次数、储存周期与成本目标:成本敏感、常规器件选无铅喷锡 HASL-LF;细间距 QFN/BGA 或长储存周期选沉金 ENIG;短周期、追求焊盘平整…
阅读全文双面板打样前的 Gerber 与制作说明核对清单:层别与钻孔文件、板厚铜厚、PTH/NPTH、焊环、铜皮距板边、拼板与 V-CUT、阻焊桥、表面处理与测试点,共 9 项可逐条检查,减少返工并缩短 3–5 天打样周期。
要点:双面板打样返工最常见的原因不是设计难度,而是生产资料不完整:层别缺失、钻孔文件与分孔图不一致、未写明板厚铜厚与表面处理。按「文件、电气、拼板、可焊性、测试」五组共 9 项在发布 G…
阅读全文工控双面板的板材、铜厚、爬电距离、表面处理、三防与批次可追溯设计要点,适用于 PLC I/O、工业电源、数据采集与传感模块。
要点:工控双面板的可靠性主要由板材 Tg 与耐热性、爬电距离、表面处理、铜厚与温升、批次可追溯性决定。建议选用高 Tg FR-4 与 ENIG,按图纸复核电气间隙,并把测试记录与追溯编号…
